一、產品概述

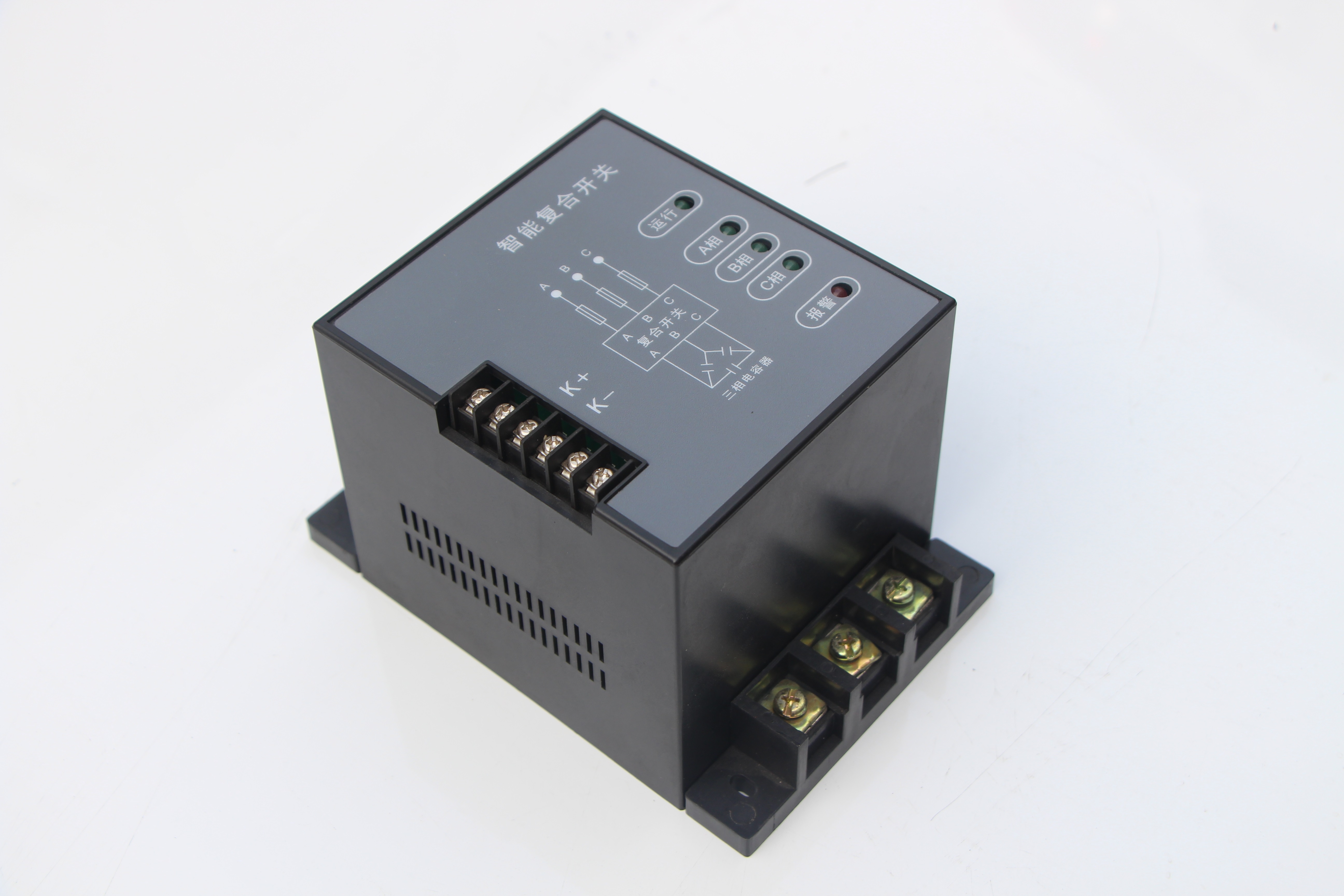

智能動態復合開關是一種智能化的投切開關，結構安全可靠。它利用先進的軟件同步過零技術，持續跟蹤磁保持繼電器的動作時間，可靠地實現零電壓時合閘和零電流時分閘時無弧通斷。保持接通狀態用觸頭承擔，運行中無降壓，微耗能。具有抗干擾、防雷擊和電源缺相、空載跳閘的保護功能，特別適用于無功補償時切換電容器，也可以用于電動機起動控制和電阻性負載的切換。不需加裝散熱器。

二、使用條

1) 海拔高度：不超過2000m；

2) 環境溫度-20℃～+60℃；

3) 相對濕度：+40℃時不超過90％；

4) 環境條件：周?chē)橘|(zhì)無爆炸危險，無導電塵埃，安裝地不易劇烈振動，無雨雪侵蝕。

三、技術參數

■ 基本參數

工作電壓：220V/380AC

工作頻率：50Hz

額定電流： 45A，60A，80A，100A

電容容量：5/10/15/20/25/30/40kvar;

補償類型：共補，分補

控制電壓： DC 12V

■ 控制功能

開關動作：零電壓時合閘,零電流時分閘；

自動搜索佳投入點，響應迅速；

響應時間：<20mS。

■ 保護功能

過電壓(460VAC)或者欠電壓(300VAC)時封鎖輸出，報警燈指示；

缺相保護,電源電壓缺相或者負載缺相時封鎖輸出, 報警燈指示；

上電復歸輸出回路，斷電復歸輸出回路；

自動檢測電容器，無電容器或電容器無容量時，報警燈亮。
